一、绪论部分习题
一、简答题
1、什么叫机械零件的互换性？它在机械制造中有何重要意义？如何来保证机械零件的互换性？
答：同一规格零件按规定的技术要求制造，能够彼此相互替换使用而 效果相同的性能。
意义：贯穿在产品设计、制造、使用和维修的全过程：
1)在设计方面：零、部件具有互换性，就可以最大限度地利用标准件、通用件和标推部件，从而简化制图、计算工作，缩短设计周期，并便于采用计算机辅助设计。
2)在制造加工方面：便于组织生产协作，进行专业化生产。采用高效率的生产设备，有利于实现加工过程和装配过程机械化、自动化。从而提高劳动生产率，提高产品质量，降低生产成本。
3)在使用维修方面：零、部件具有互换性可以及时更换已经磨损或损坏了的零、部件，减少机器的维修时间和费用，保证机器连续而持久地运转，从而提高机器的使用价值。
互换性由公差来保证。
2、按标准颁发的级别分，我国标准有哪几种？
答：国家标准、行业标准、地方标准、企业标准
3、公差、检测、标准化与互换性有什么关系？
答：公差设计应遵循标准化的原则，即公差设计应选择标准公差与配合。检测则是保证所生产的零件符合公差设计的要求。机械零件的互换性主要靠公差来保证。
4、简述优先数系的概念？并举出优先数R10系列的前5个优先数。
答：优先数系Rr：公比为


的十进等比数列。1.00，1.25，1.60，2.00，2.50
二、尺寸公差部分习题
一、判断题
1、一般来说，零件的实际尺寸愈接近基本尺寸愈好。（×）
2、公差通常为正，在个别情况下也可以为负或零。（×）
3、孔和轴的加工精度愈高，则其配合精度也愈高。（×）
4、过渡配合的孔、轴结合，由于有些可能得到间隙，有些可能得到过盈，因此过渡配合可能是间隙配合，也可能是过盈配合。（×）
5、若某配合的最大间隙为15μ m，配合公差为41μm，则该配合一定是过渡配合。（√）
二、填空题
1、国家标准规定的基本偏差孔、轴各有 28个，其中H为 孔 的基本偏差代号，其基本偏差为 EI ，且偏差值为 0 ；h为 轴 的基本偏差代号，其基本偏差为 es ，且偏差值为 0 。
2、国家标准规定有 基孔制 和 基轴制 两种配合制度，一般应优先选用基孔制 ，以减少 量具的规格和数量  ，降低生产成本。
3、国家标准规定的标准公差有 20级，其中最高级为 IT01 ，最低级为 IT18 ，而常用的配合公差等级为 IT7，IT8 。
4、配合种类分为间隙配合 、 过渡配合 和 过盈配合 三大类，当相配合的孔、轴需有相对运动或需经常拆装时，应选 间隙配合。
5、试根据表中的已知数据，填写表中各空格，并按适当比例绘制各孔、轴的公差带图。







三、形状和位置公差部分习题
一、判断题
1、评定形状误差时，一定要用最小区域法。（× ）
2、位置误差是关联实际要素的位置对实际基准的变动量。（ √ ）
3、独立原则、包容要求都既可用于中心要素，也可用于轮廓要素。（ × ）
4、最大实体要求、最小实体要求都只能用于中心要素。（ √ ）
5、可逆要求可用于任何公差原则与要求。（ × ）
6、若某平面的平面度误差为f，则该平面对基准平面的平行度误差大于f。（ × ）
二、填空题
1、形位公差中只能用于中心要素的项目有 同轴度 ，只能用于轮廓要素的项目
有 平面度、圆度、圆柱度、线轮廓度、面轮廓度、圆跳动、全跳动 ，既能用于中心要素又能用于轮廓要素的项目有 平面度、直线度、平行度、垂直度、倾斜度、位置度、对称度。
2、直线度公差带的形状有 两平行直线之间的区域、两平行平面之间的区域、圆柱面内区域几种形状，具有这几种公差带形状的位置公差项目有 平行度、垂直度、倾斜度、位置度、同轴度、对称度 。
3、最大实体状态是实际尺寸在给定的长度上处处位于最大实体边界 之内，并具有 零形位公差 时的状态。在此状态下的 体外作用尺寸 称为最大实体尺寸。尺寸为最大实体尺寸的边界称为 最大实体边界 。
4、包容要求主要适用于 保证配合的性质和精度 的场合；最大实体要求主要适用于 保证零件的可装配性 的场合；最小实体要求主要适用于 保证零件的最小壁厚 的场合。
5、形位公差特征项目的选择应根据 零件的几何特征、使用要求、检测的方便性 等方面的因素，经综合分析后确定。
三、单项选择题
1、一般来说零件的形状误差 B 其位置误差，定向误差 B 其定位误差。
A．大于    B．小于    C．等于
2、定向公差带的 C 随被测实际要素的位置而定。
A．形状    B．位置    C．方向
3、某轴线对基准中心平面的对称度公差为0.1 mm，则允许该轴线对基准中心平面的偏离量为 B 。
A．0.1mm    B．0.05 mm    C. 0.2 mm
4、形位未注公差标准中没有规定 A 的未注公差，是因为它可以由该要素的尺寸公差来控制。
A．圆度    B．直线度    C. 对称度
5、对于孔，其体外作用尺寸一般 B 其实际尺寸，对于轴，其体外作用尺寸一般 A 其实际尺寸。
A．大于    B．小于    c．等于

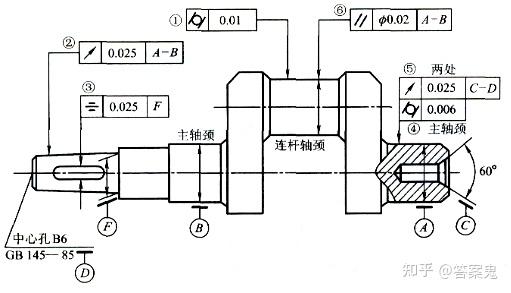

四、解释图中各项形位公差标注的含义，填在表中。


表

序号	公差项目名称	公差带形状	公差带大小	解释（被测要素、基准要素及要求）
①	圆柱度	两平行圆柱面内的区域	0.01mm	被测圆柱面必须位于半径差值为公差值0.01的两同轴圆柱面之间
②	斜向圆跳动	在与基准轴线同轴的任一测量圆锥面上，沿其母线方向的两圆内的区域	0.025mm	被测圆锥面绕基准轴线作无轴向移动的旋转时．一周内在任一测量圆锥面上的跳动量均不得大于0.025mm
③	对称度	相对于基准中心平面对称配置的两平行平面间的区域	0.025mm	被测中心平面必须位于距离为公差值0.025mm，且相对于基准中心平面对称配置的两平行平面之间
④	圆柱度	两平行圆柱面内的区域	0.006mm	被测圆柱面必须位于半径差值为公差值0.006的两同轴圆柱面之间
⑤	径向圆跳动	圆心在基准轴线上的两同心圆间的区域	0.025mm	被测圆柱面绕基准轴线作无轴向移动的旋转时，一周内在任一测量平面内的径向圆跳动均不得大于0.025 mm
⑥	平行度	平行于基准轴线的圆柱面内的区域	0.02mm	被测轴线必须位于直径为公差值Φ0.02mm，且平行于基准轴线的圆柱面内

五、将下列各项形位公差要求标注在图中

图序	采用的公差原则或公差要求	理想边界名称	理想边界尺寸/mm	MMC时的形位公差值/ mm	LMC时的形位公差值/mm
(a)	独立原则	最大实体实效边界	20.04	0.01	0.01
(b)	包容要求	最大实体边界	19.99	0	0.04
(c)	最大实体要求	最大实体实效边界	-19.98	0.02	0.07
(d)	最小实体要求	最小实体实效边界	20.07	0.07	0.02
(e)	最大实体零形位公差	最大实体实效边界	40	0	0.025
(f)	最大实体可逆要求	最大实体实效边界	19.98	0.01	0.05
